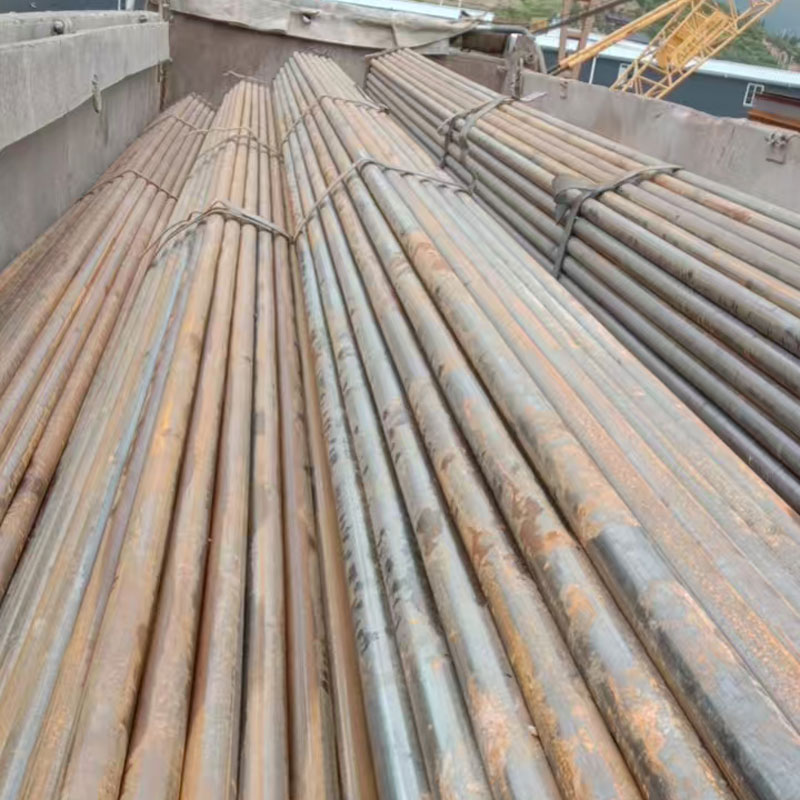

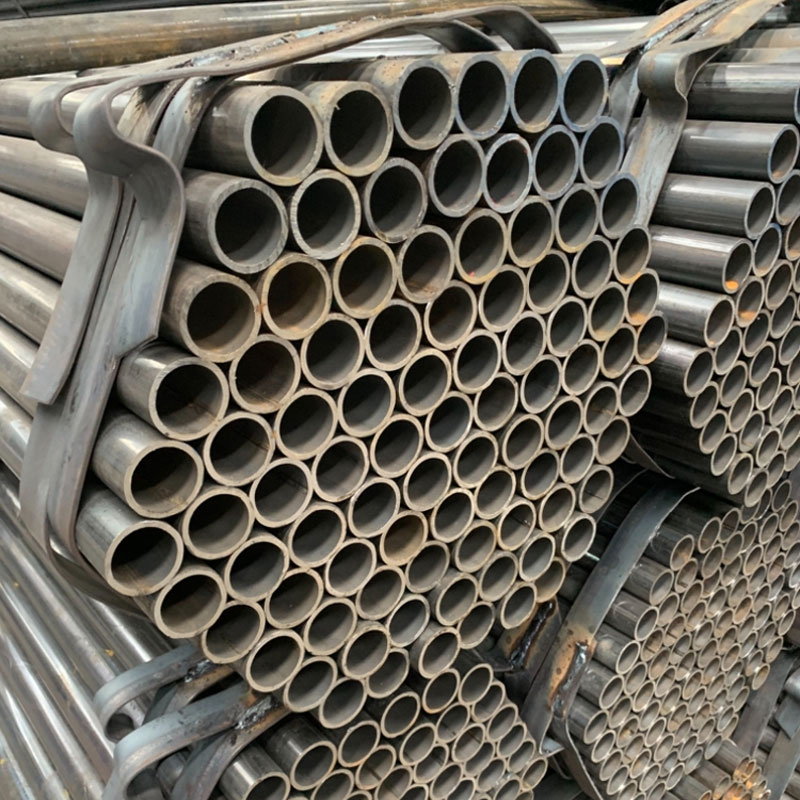

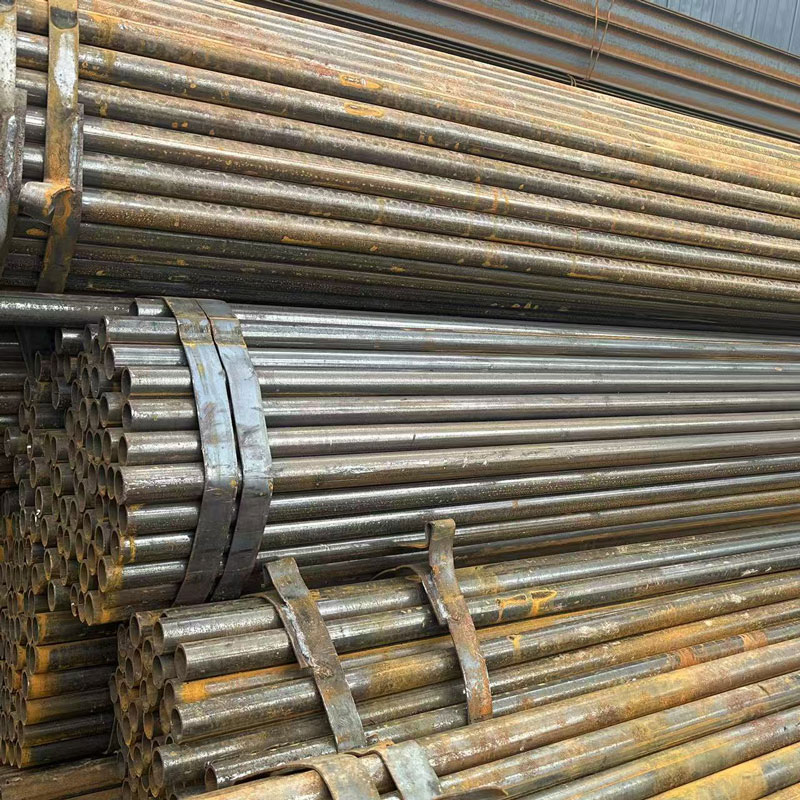

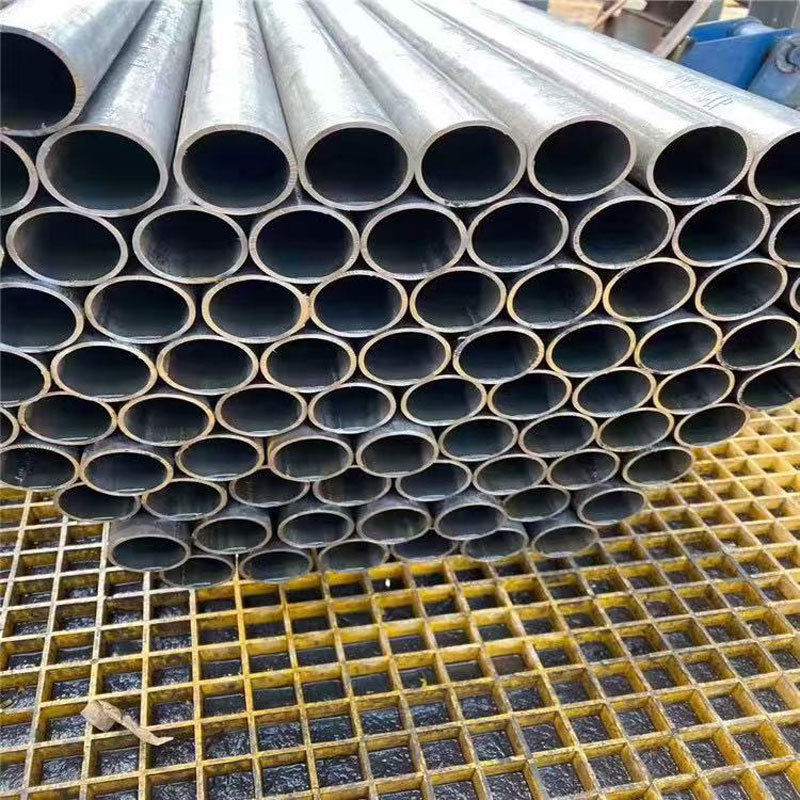

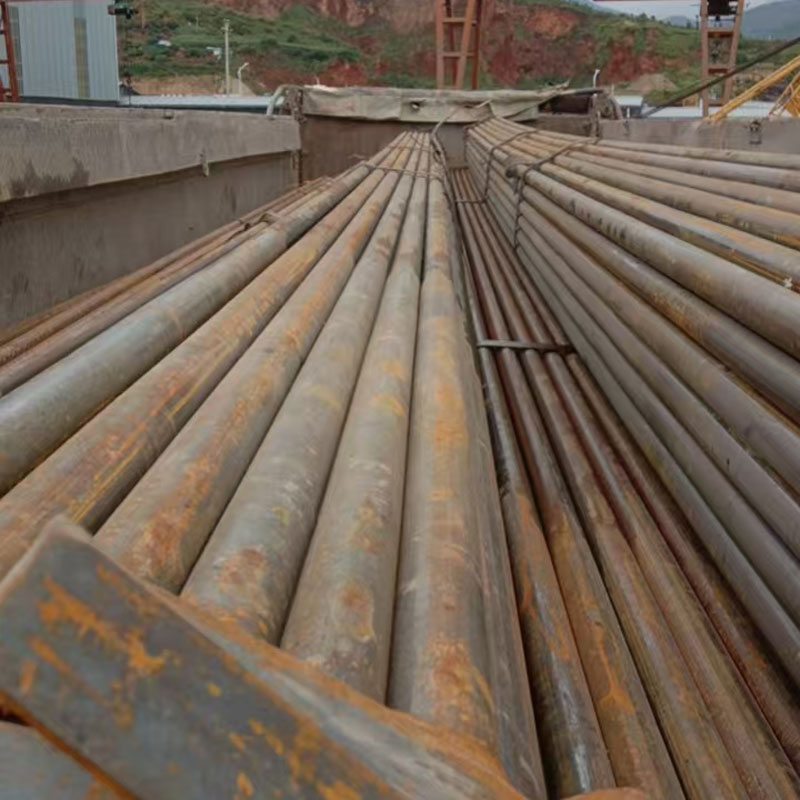

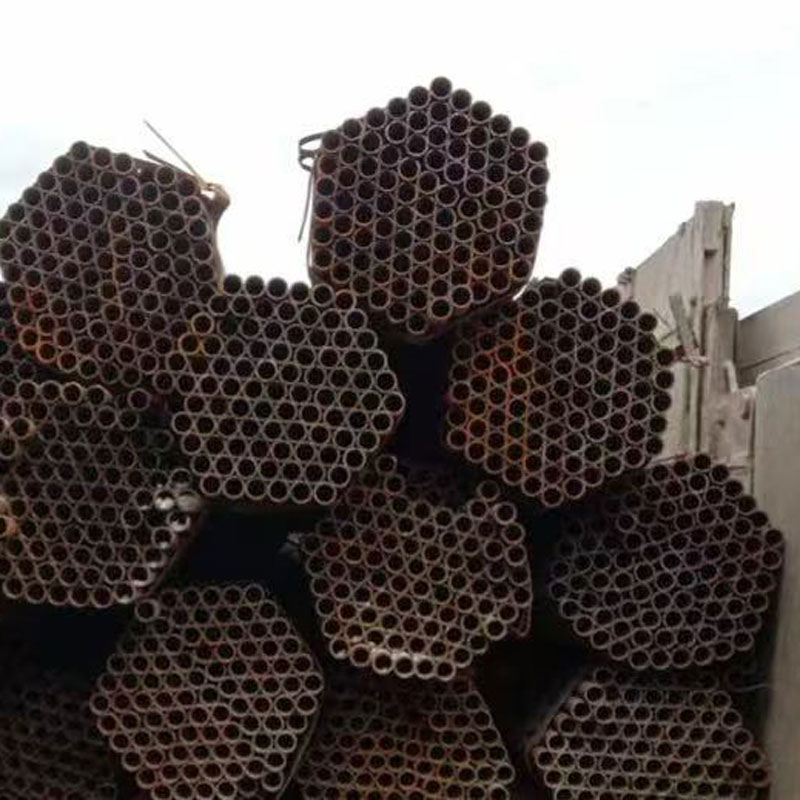

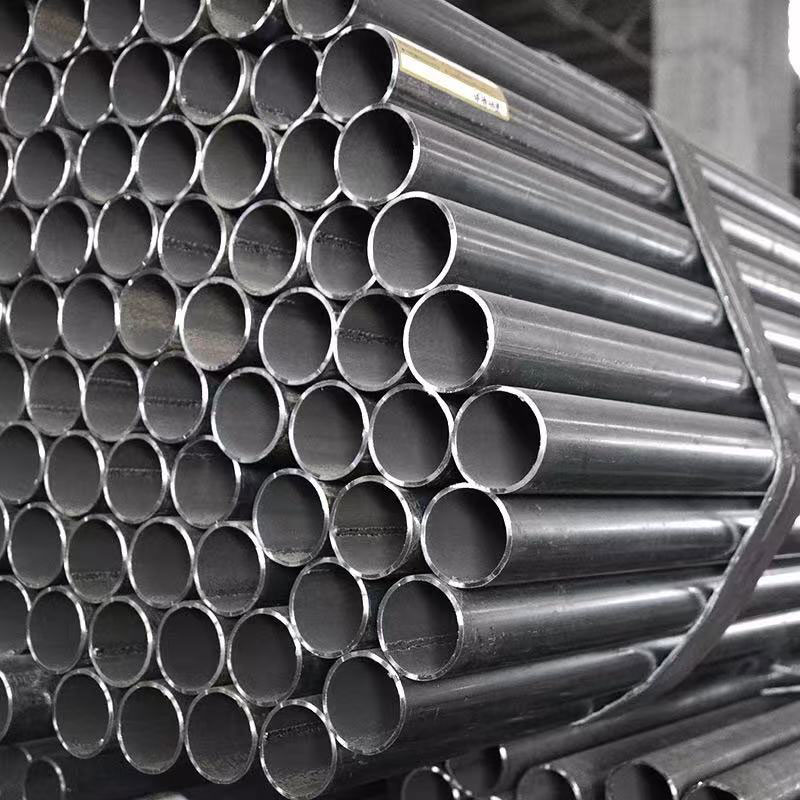

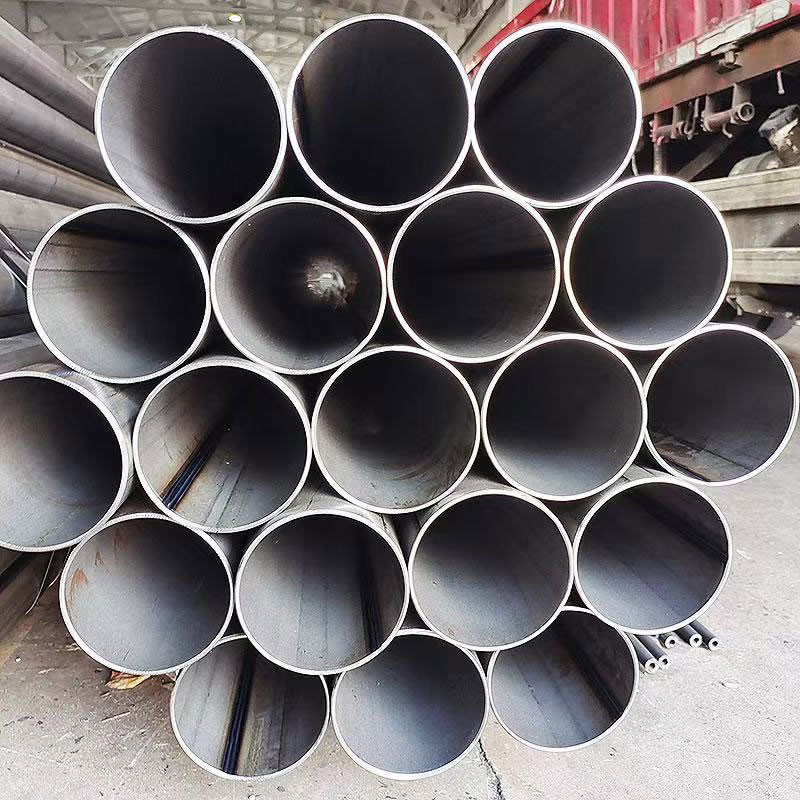

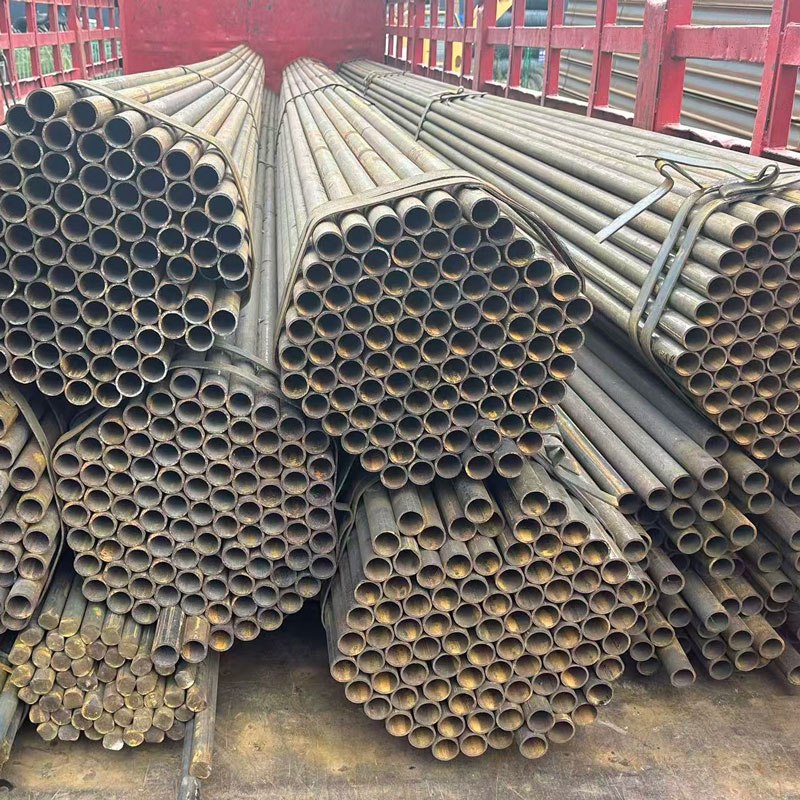

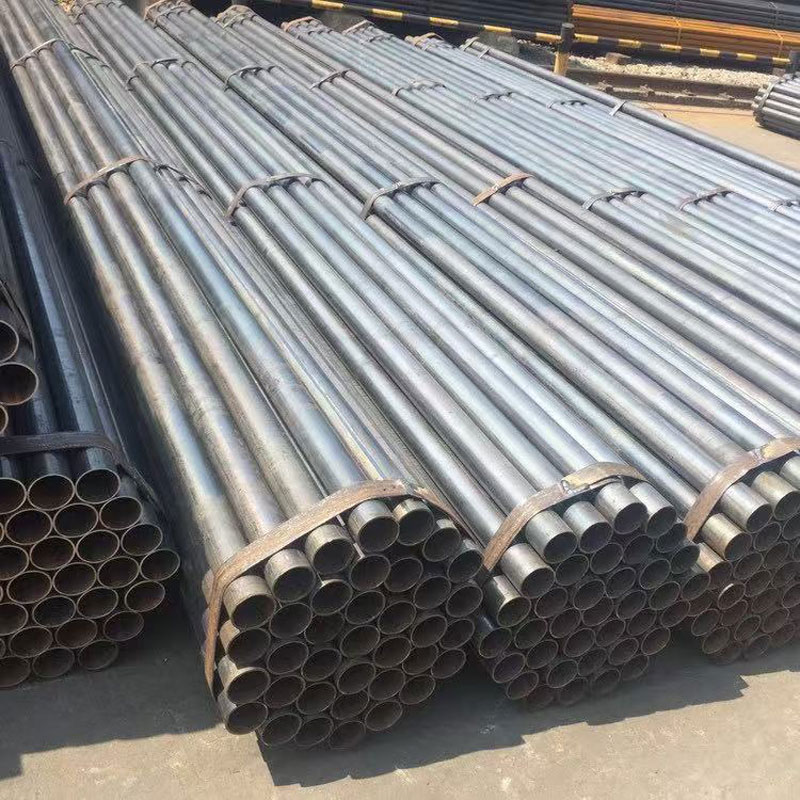

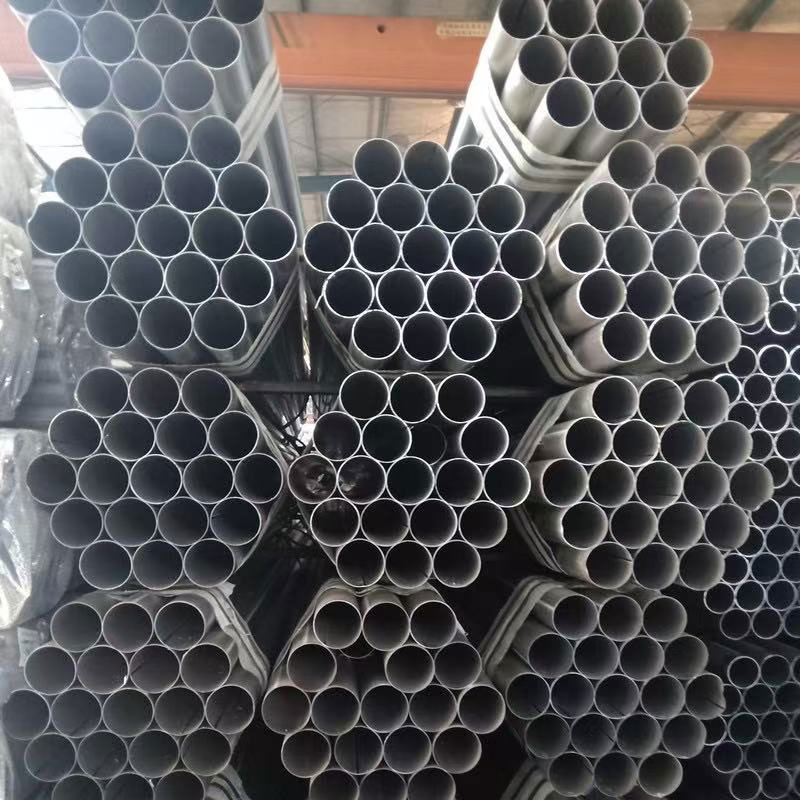

Прямошовная сварная труба (в том числе оцинкованная)
Тип материала: материалы К235, К355, К345Р, нержавеющая сталь и др.; формируется сваркой стальной ленты; сварной шов трубы прямой; возможна горячая оцинковка, нанесение пластикового покрытия, нанесение полимерного покрытия и другие виды антикоррозийной обработки.
Описание
маркер
Описание продукта
Тип материала: материалы К235, К355, К345Р, нержавеющая сталь и др.; формируется сваркой стальной ленты; сварной шов трубы прямой; возможна горячая оцинковка, нанесение пластикового покрытия, нанесение полимерного покрытия и другие виды антикоррозийной обработки.
Сценарии использования: системы водоснабжения и водоотведения в гражданском строительстве, городские газопроводные сети; ограждения оборудования в машиностроении, трубчатые стеллажи; после применения процесса горячего цинкования (толщина цинкового слоя ≥300 г/м²) срок коррозионной стойкости достигает 15-20 лет, подходит для противопожарных трубопроводов, строительного отопления, муниципальных систем водоснабжения и водоотведения и других сценариев, может использоваться непосредственно в грунте или на открытом воздухе.
Технология производства: формовка стальной ленты с последующей высокочастотной сваркой или сваркой под флюсом; после проверки качества проводится антикоррозийная обработка.
Контроль качества: выполнение стандартов ГБ/Т 3091-2025 «Стальные сварные трубы для низконапорной транспортировки жидкостей», ГБ/Т 9711-2023 «Стальные трубы для трубопроводных систем транспортировки в нефтяной и газовой промышленности», СЫ/Т 5037-2023 «Стальные трубы со спиральным швом под флюсом для обычной транспортировки жидкостей» и других; контроль качества сварного шва, испытания на давление.
Использование и монтаж: соединение с помощью резьбы, сварки, фланцев; при монтаже необходимо обеспечить герметичность стыков; для оцинкованных труб избегать повреждения цинкового покрытия.
Основной рекламный слоган: «Правильный выбор сварной трубы — транспортировка и конструкции без забот — прямошовная труба, оптимальный выбор по соотношению цена-качество для труб во многих сценариях».
Отзыв клиента: одна муниципальная строительная компания отметила: «Хорошая стойкость к давлению, в муниципальных проектах водоснабжения и водоотведения с её использованием высокая эффективность работ, мало рисков утечек».
Общая информация
Упаковка и транспортировка: россыпью или связками; антикоррозийные сварные трубы упаковываются с антикоррозийной защитой; транспортировка автомобильным или морским транспортом, избегание сильных ударов.
Отгрузка и образцы: стандартные типоразмеры отгружаются в течение 72 часов, возможно предоставление образцов с разными диаметрами и толщиной стенки для проверки стойкости к давлению и антикоррозийных свойств.
Послепродажное обслуживание и расчёты: расчёт по фактической массе при взвешивании, предоставление отчёта о проверке сварного шва, при протечках не по вине потребителя — бесплатный возврат или обмен.
Квалификация и сертификация: часть сварных труб сертифицирована как элемент напорных трубопроводов, соответствует требованиям качества труб для муниципального строительства.
Технические характеристики
(По различию по диаметру, толщине стенки и материалу)
Прямошовная сварная труба для транспортировки жидкостей и конструкционных целей
Параметры спецификации: прямошовная сварная труба диаметром 10 мм - 600 мм, толщиной стенки 2 мм - 20 мм; труба поставляется по номинальному наружному диаметру (Д) и номинальной толщине стенки (т)
Номинальный наружный диаметр, номинальная толщина стенки и допускаемые отклонения для труб с номинальным наружным диаметром не более 219,1 мм
| Номинальный диаметр (ДН)
|
Номинальный наружный диаметр (Д) | Допускаемое отклонение наружного | Минимальная номинальная толщина стенки (т) | Допускаемое отклонение толщины стенки | ||
| Ряд 1 | Ряд 2 | Ряд 3 |
±0.5
|
±10%т
|
||
| 6 | 10.2 | 10 | — | 2 | ||
| 8 | 13.5 | 12.7 | — | 2 | ||
| 10 | 17.2 | 16 | — | 2.2 | ||
| 15 | 21.3 | 20.8 | — | 2.2 | ||
| 20 | 26.9 | 26 | — | 2.2 | ||
| 25 | 33.7 | 33 | 32.5 | 2.5 | ||
| 32 | 42.4 | 42 | 41.5 | 2.8 | ||
| 40 | 48.3 | 48 | 47.5 | 3 | ||
| 50 | 60.3 | 59.5 | 59 | ±1%Д
|
3.2 | |
| 65 | 76.1 | 75.5 | 75 | 3.2 | ||
| 80 | 88.9 | 88.5 | 88 | 3.2 | ||
| 100 | 114.3 | 114 | — | 3.5 | ||
| 125 | 139.7 | 141.3 | 140 | 3.5 | ||
| 150 | 165.1 | 168.3 | 159 | 3.5 | ||
| 200 | 219.1 （219） |
— | — | 4 | ||
| Примечание 1: номинальный диаметр, указанный в таблице, является номинальным размером приблизительного внутреннего диаметра, представляет собой безразмерную величину и не обозначает внутренний диаметр, полученный вычитанием удвоенной толщины стенки из наружного диаметра. Примечание 2: ряд 1 является универсальным рядом, относится к рекомендуемому для выбора ряду; ряд 2 является неуниверсальным рядом; ряд 3 является рядом для отдельных специальных, уникальных применений. |
||||||
Допускаемые отклонения наружного диаметра и толщины стенки для труб с номинальным наружным диаметром более 219,1 мм(в миллиметрах)
| Номинальный наружный диаметр (Д)
|
Допускаемое отклонение наружного диаметра | Допускаемое отклонение толщины стенки
|
|
| для тела трубы | для конца трубыa | ||
| ＞219.1~610 | ±0,75%Д или ±3,2, берут меньшее из них | ±0,5%Д или ±1,6, берут меньшее из них | при т ≤ 5,0: ±0,5;
при т >5,0~15: ±10%; при т >15: ±1,5
|
| ＞610~1422 | ±0,5%Д или ±4,0, берут меньшее из них | ±2.5 | |
| ＞1422 | если нет иного соглашения, ±5,0 | если нет иного соглашения, ±3,5 | |
| aконец трубы означает участок трубы длиной 100 мм от каждого торца. | |||
