Равнополочный уголок
Особое применение: строительные фермы, несущий каркас фасадов, лестничные поручни; машиностроительные станины, рёбра жёсткости оснований оборудования; электрические опоры, дорожные ограждения
Описание
маркер
Описание продукта
Материал в основном Q235, Q355
Особое применение: строительные фермы, несущий каркас фасадов, лестничные поручни; машиностроительные станины, рёбра жёсткости оснований оборудования; электрические опоры, дорожные ограждения
Сценарии использования: фермы кровли промышленных зданий из стальных конструкций, опоры фасадов коммерческих зданий; рамы оснований станков, каркасы рабочих столов; стойки ограждений автомагистралей и другие сценарии
Тип материала: горячекатаное формование, поверхность может быть оцинкована или окрашена для антикоррозийной защиты, точные размеры поперечного сечения, удобство монтажа симметричных конструкций
Технология производства: горячая прокатка заготовки в равнополочный уголок, частично подвергается травлению и оцинковке для повышения коррозионной стойкости
Контроль качества: выполнение стандарта GB/T 706-2016, контроль допусков длины полки, толщины полки, механических свойств, таких как предел прочности при растяжении, предел текучести
Использование и монтаж: сварка, болтовое соединение; при возведении ферм необходимо обеспечивать надёжность узлов; для оцинкованных уголков избегать разрушения цинкового покрытия сваркой
Основной рекламный слоган: "Выберите равнополочный уголок — симметрия, равномерное нагружение и большая стабильность — равнополочный уголок из стали Q235/Q355, качественный универсальный материал для строительства и машиностроения"
Отзыв клиента: одна компания по производству стальных конструкций оценила: "Симметричная конструкция равнополочного уголка обеспечивает сбалансированное нагружение при возведении ферм, проект прошёл приёмку с первого раза"
Общая информация
Упаковка и транспортировка: связочная упаковка, вес каждой связки около 3-5 тонн, автомобильная транспортировка, предотвращение деформации при перевозке
Отгрузка и образцы: стандартные размеры отгружаются в течение 48 часов, возможно предоставление образцов различных размеров для тестирования сварочных и несущих свойств
Послепродажное обслуживание и расчёты: расчёт по теоретической массе, предоставление сертификата о материале, возможен возврат или обмен при превышении допусков отклонений размеров
Квалификация и сертификация: наличие сертификации качества профилей для стальных конструкций, соответствие требованиям прочности стали для строительства и машиностроения
Технические характеристики
(По различию по ширине и толщине полки)
Симметричный уголок из стали Q235/Q355 для строительных конструкций и машиностроения - горячекатаный равнополочный уголок - уголок для изготовления опор
Таблица параметров, размеров поперечного сечения, площади и теоретической массы равнополочного уголка
Таблица 1
Таблица размеров, формы и допускаемых отклонений уголка
| модель | Размеры поперечного сечения/мм | площадь поперечного сечения/см2 | Теоретический вес (кг/м) | Внешняя площадь поверхности (м²/м) | ||
| b | d | r | ||||
| 2 | 20 | 3 | 3.5 | 1.132 | 0.89 | 0.078 |
| 4 | 1.459 | 1.15 | 0.077 | |||
| 2.5 | 25 | 3 | 1.432 | 1.12 | 0.098 | |
| 4 | 1.859 | 1.46 | 0.097 | |||
| 3 | 30 | 3 | 4.5 | 1.749 | 1.37 | 0.117 |
| 4 | 2.276 | 1.79 | 0.117 | |||
| 3.6 | 36 | 3 | 2.109 | 1.66 | 0.141 | |
| 4 | 2.756 | 2.16 | 0.141 | |||
| 5 | 3.382 | 2.65 | 0.141 | |||
| 4 | 40 | 3 | 5 | 2.359 | 1.85 | 0.157 |
| 4 | 3.086 | 2.42 | 0.157 | |||
| 5 | 3.792 | 2.98 | 0.156 | |||
| 4.5 | 45 | 3 | 2.659 | 2.09 | 0.177 | |
| 4 | 3.486 | 2.74 | 0.177 | |||
| 5 | 4.292 | 3.37 | 0.176 | |||
| 6 | 5.077 | 3.99 | 0.176 | |||
| 5 | 50 | 3 | 5.5 | 2.971 | 2.33 | 0.197 |
| 4 | 3.897 | 3.06 | 0.197 | |||
| 5 | 4.803 | 3.77 | 0.196 | |||
| 6 | 5.688 | 4.46 | 0.196 | |||
| 5.6 | 56 | 3 | 6 | 3.343 | 2.62 | 0.221 |
| 4 | 4.39 | 3.45 | 0.22 | |||
| 5 | 5.415 | 4.25 | 0.22 | |||
| 6 | 6.42 | 5.04 | 0.22 | |||
| 7 | 7.404 | 5.81 | 0.219 | |||
| 8 | 8.367 | 6.57 | 0.219 | |||
| 6 | 60 | 5 | 6.5 | 5.829 | 4.58 | 0.236 |
| 6 | 6.914 | 5.43 | 0.235 | |||
| 7 | 7.977 | 6.26 | 0.235 | |||
| 8 | 9.02 | 7.08 | 0.235 | |||
| 6.3 | 63 | 4 | 7 | 4.978 | 3.91 | 0.248 |
| 5 | 6.143 | 4.82 | 0.248 | |||
| 6 | 7.288 | 5.72 | 0.247 | |||
| 7 | 8.412 | 6.6 | 0.247 | |||
| 8 | 9.515 | 7.47 | 0.247 | |||
| 10 | 11.66 | 9.15 | 0.246 | |||
| 7 | 70 | 4 | 8 | 5.57 | 4.37 | 0.275 |
| 5 | 6.876 | 5.4 | 0.275 | |||
| 6 | 8.16 | 6.41 | 0.275 | |||
| 7 | 9.424 | 7.4 | 0.275 | |||
| 8 | 10.67 | 8.37 | 0.274 | |||
| 7.5 | 75 | 5 | 9 | 7.412 | 5.82 | 0.295 |
| 6 | 8.797 | 6.91 | 0.294 | |||
| 7 | 10.16 | 7.98 | 0.294 | |||
| 8 | 11.5 | 9.03 | 0.294 | |||
| 9 | 12.83 | 10.1 | 0.294 | |||
| 10 | 14.13 | 11.1 | 0.293 | |||
| 8 | 80 | 5 | 7.912 | 6.21 | 0.315 | |
| 6 | 9.397 | 7.38 | 0.314 | |||
| 7 | 10.86 | 8.53 | 0.314 | |||
| 8 | 12.3 | 9.66 | 0.314 | |||
| 9 | 13.73 | 10.8 | 0.314 | |||
| 10 | 15.13 | 11.9 | 0.313 | |||
| 9 | 90 | 6 | 10 | 10.64 | 8.35 | 0.354 |
| 7 | 12.3 | 9.66 | 0.354 | |||
| 8 | 13.94 | 10.9 | 0.353 | |||
| 9 | 15.57 | 12.2 | 0.353 | |||
| 10 | 17.17 | 13.5 | 0.353 | |||
| 12 | 20.31 | 15.9 | 0.352 | |||
| 10 | 100 | 6 | 12 | 11.93 | 9.37 | 0.393 |
| 7 | 13.8 | 10.8 | 0.393 | |||
| 8 | 15.64 | 12.3 | 0.393 | |||
| 9 | 17.46 | 13.7 | 0.392 | |||
| 10 | 19.26 | 15.1 | 0.392 | |||
| 12 | 22.8 | 17.9 | 0.391 | |||
| 14 | 26.26 | 20.6 | 0.391 | |||
| 16 | 29.63 | 23.3 | 0.39 | |||
| 11 | 110 | 7 | 15.2 | 11.9 | 0.433 | |
| 8 | 17.24 | 13.5 | 0.433 | |||
| 10 | 21.26 | 16.7 | 0.432 | |||
| 12 | 25.2 | 19.8 | 0.431 | |||
| 14 | 29.06 | 22.8 | 0.431 | |||
| 12.5 | 125 | 8 | 14 | 19.75 | 15.5 | 0.492 |
| 10 | 24.37 | 19.1 | 0.491 | |||
| 12 | 28.91 | 22.7 | 0.491 | |||
| 14 | 33.37 | 26.2 | 0.49 | |||
| 16 | 37.74 | 29.6 | 0.489 | |||
| 14 | 140 | 10 | 27.37 | 21.5 | 0.551 | |
| 12 | 32.51 | 25.5 | 0.551 | |||
| 14 | 37.57 | 29.5 | 0.55 | |||
| 16 | 42.54 | 33.4 | 0.549 | |||
| 15 | 150 | 8 | 23.75 | 18.6 | 0.592 | |
| 10 | 29.37 | 23.1 | 0.591 | |||
| 12 | 34.91 | 27.4 | 0.591 | |||
| 14 | 40.37 | 31.7 | 0.59 | |||
| 15 | 43.06 | 33.8 | 0.59 | |||
| 16 | 45.74 | 35.9 | 0.589 | |||
| 16 | 160 | 10 | 16 | 31.5 | 24.7 | 0.63 |
| 12 | 37.44 | 29.4 | 0.63 | |||
| 14 | 43.3 | 34 | 0.629 | |||
| 16 | 49.07 | 38.5 | 0.629 | |||
| 18 | 180 | 12 | 42.24 | 33.2 | 0.71 | |
| 14 | 48.9 | 38.4 | 0.709 | |||
| 16 | 55.47 | 43.5 | 0.709 | |||
| 18 | 61.96 | 48.6 | 0.708 | |||
| 20 | 200 | 14 | 18 | 54.64 | 42.9 | 0.788 |
| 16 | 62.01 | 48.7 | 0.788 | |||
| 18 | 69.3 | 54.4 | 0.787 | |||
| 20 | 76.51 | 60.1 | 0.787 | |||
| 24 | 90.66 | 71.2 | 0.785 | |||
| 22 | 220 | 16 | 21 | 68.67 | 53.9 | 0.866 |
| 18 | 76.75 | 60.3 | 0.866 | |||
| 20 | 84.76 | 66.5 | 0.865 | |||
| 22 | 92.68 | 72.8 | 0.865 | |||
| 24 | 100.5 | 78.9 | 0.864 | |||
| 26 | 108.3 | 85 | 0.864 | |||
| 25 | 250 | 18 | 24 | 87.84 | 69 | 0.985 |
| 20 | 97.05 | 76.2 | 0.984 | |||
| 22 | 106.2 | 83.3 | 0.983 | |||
| 24 | 115.2 | 90.4 | 0.983 | |||
| 26 | 124.2 | 97.5 | 0.982 | |||
| 28 | 133 | 104 | 0.982 | |||
| 30 | 141.8 | 111 | 0.981 | |||
| 32 | 150.5 | 118 | 0.981 | |||
| 35 | 163.4 | 128 | 0.98 | |||

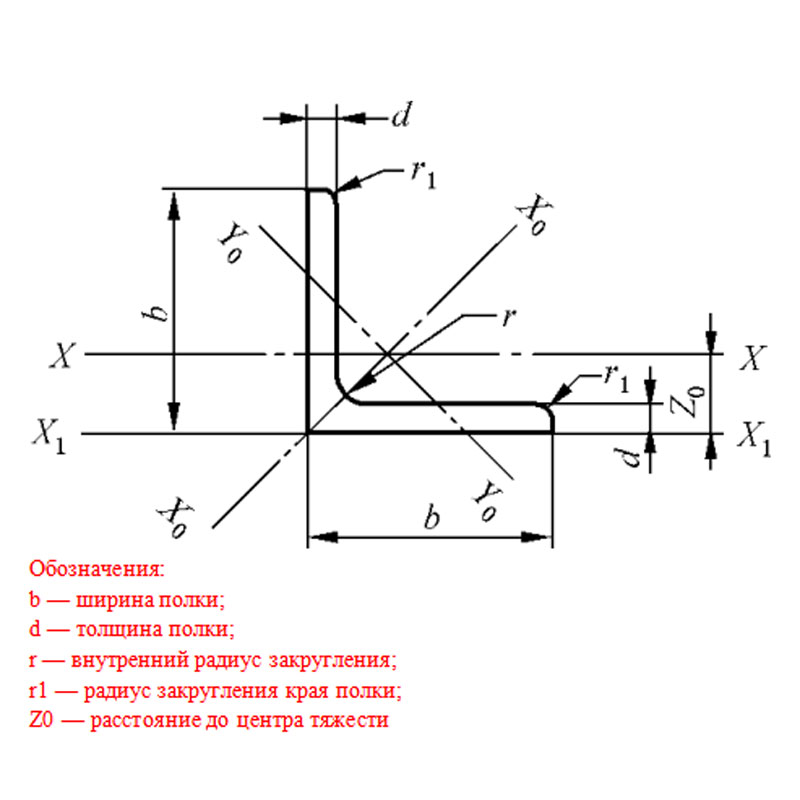

| Примечание: Значения r1=1/3d на схеме поперечного сечения и r в таблице приведены только для целей проектирования отверстий и не являются частью условий поставки. | ||||||
Таблица 2
| проект | Допустимое отклонение | Иллюстрация | |
| Ширина стороны (B, b) | b*≤56 | ±0.8 |  |
| 56<b*≤90 | ±1.2 | ||
| 90<b*≤140 | ±1.8 | ||
| 140<b*≤200 | ±2.5 | ||
| b*>200 | ±3.5 | ||
| Толщина кромки (d) | b*≤56 | ±0.4 | |
| 56<b*≤90 | ±0.6 | ||
| 90<b*≤140 | ±0.7 | ||
| 140<b*≤200 | ±1.0 | ||
| b*>200 | ±1.4 |
